1.1 Definicije in primarne funkcije

Varovalka je ključna električna varnostna naprava, zasnovana za zaščito pred prenapetostjo s prekinitvijo električnih tokokrogov, ko skoznje teče čezmeren tok. Osnovna funkcija varovalke temelji na nadzorovanem talilnem mehanizmu, kjer se kovinski element, običajno izdelan iz srebra, bakra ali cinkove zlitine, stopi in ustvari obločno vrzel, ko je izpostavljen ravnem toka, ki presegajo nazivno zmogljivost. Ta nadzorovana prekinitev preprečuje poškodbe električne opreme, napeljave in odpravlja nevarnost požara v električnih sistemih.

Glavne funkcije vključujejo:

Pretokovna zaščita:Preprečuje pregrevanje ali požar vodnikov in komponent.

Mehanska podpora:Varovalka se mora varno prilegati v držalo ali vtičnico, hkrati pa ohranjati nizek kontaktni upor.

Servisnost:Drugačenvrste varovalkso zasnovani za enostavno zamenjavo ali vzdrževanje na terenu.

Ključne različice vključujejobloki varovalk, sponke varovalk, indržala za kartuše, od katerih je vsak optimiziran za različne primere uporabe.

1.2 Kje se uporabljajo nosilci varovalk (posnetki industrije)

Različne industrije se za zagotavljanje varnosti in zanesljivosti zanašajo na varovalke:

Zabavna elektronika:Majhne vložke in varovalke-na PCB v prenosnih računalnikih, televizorjih in napravah.

Avtomobilizem:Nožne varovalke in vgrajena držala ščitijo kabelske snope 12 V/48 V, akumulatorje za električna vozila in pretvornike DC-DC.

Industrijski nadzor:Cilindrične varovalke in držala DIN letev v krmilnih centrih motorjev in stikalnih napravah.

Visokonapetostna omrežja:Varovalke z vijačnimi ali kvadratnimi-ohišji za transformatorje in distribucijo.





2.1 Nizkonapetostne proti visokonapetostnim varovalkam

Temeljna razlika med vrstami nizkonapetostnih in visokonapetostnih varovalk je v njihovi konstrukciji, materialih in predvidenem delovnem okolju. Nizkonapetostne varovalke običajno delujejo v sistemih z napetostmi do 1000 V AC ali 1500 V DC, ki zajemajo stanovanjske, komercialne in lahke industrijske aplikacije. tevrste varovalkobičajno najdemo v razdelilnih ploščah, centrih za krmiljenje motorjev in zaščitnih tokokrogih opreme, kjer se pričakujejo zmerni tokovi napake in napetosti.

Nasprotno pa so visokonapetostne varovalke zasnovane za električne sisteme, ki presegajo 1000 V AC, pogosto v razponu od 3 kV do 38 kV v srednjenapetostnih aplikacijah in nad 38 kV v visokonapetostnih prenosnih sistemih. Konstrukcija tipov visokonapetostnih varovalk vključuje posebne medije za gašenje-obloka, kot je kremenčev pesek ali specializirani plini, za učinkovito prekinitev visoko{6}}energijskih napak. Te varovalke imajo robustna keramična ali kompozitna ohišja, zasnovana tako, da prenesejo mehanske obremenitve, ki nastanejo med prekinitvijo napake, in zagotavljajo ustrezne električne odmike za visokonapetostno delovanje.

Okolja uporabe za te kategorije varovalk se bistveno razlikujejo. Nizkonapetostne varovalke ščitijo opremo, kot so motorji, transformatorji, svetlobna vezja in elektronske obremenitve v zgradbah in industrijskih objektih. Visokonapetostne varovalke se uporabljajo predvsem v sistemih za prenos in distribucijo električne energije, za zaščito transformatorjev, stikalnih naprav in nadzemnih vodov, kjer lahko napakni tokovi dosežejo več deset tisoč amperov in zahtevajo specializirane prekinitvene zmogljivosti.



2.2 Varovalke AC proti DC

Razlika med tipi varovalk AC in DC izhaja iz temeljnih razlik v obnašanju toka in značilnostih obloka. Izmenični tok seveda prečka ničlo dvakrat na cikel (običajno 120-krat na sekundo v sistemih 60 Hz), kar zagotavlja naravne točke ugasnitve obloka. Ta pojav-prečkanja ničle omogoča varovalkam na izmenični tok, da lažje prekinejo tokove napake, saj oblok naravno ugasne, ko se tok približa ničli.

Varovalke za enosmerni tok se soočajo z veliko večjimi izzivi, ker enosmerni tok ohranja konstantno polarnost in velikost ter ne zagotavlja naravnih ničelnih-točk za ugasnitev obloka. Zato tipi varovalk na enosmerni tok zahtevajo izboljšane zmožnosti gašenja-obloka, vključno s specializiranimi polnili, daljšimi potmi obloka in močnejšimi magnetnimi funkcijami-izpihovanja za prisilno gašenje obloka. Neprekinjena narava enosmernega toka pomeni, da se oblok, ko se enkrat vzpostavi, vzdržuje, kar zahteva bolj agresivne prekinitvene mehanizme.

Izbira med temivrste varovalkmočno odvisno od značilnosti elektroenergetskega sistema. AC varovalke so primerne za tradicionalne električne distribucijske sisteme, motorne pogone in večino industrijske opreme. Varovalke za enosmerni tok so bistvenega pomena za akumulatorske sisteme, solarne fotonapetostne instalacije, električna vozila in motorne pogone na enosmerni tok, kjer odsotnost naravnih prehodov nič-toka zahteva posebne prekinitvene zmogljivosti. Sodobne varovalke za enosmerni tok pogosto vključujejo funkcije magnetnega izbruha in razširjene obločne komore za učinkovito prekinitev enosmernih tokov napake.





Električne vrednosti za zajem

Pri razvrščanjuvrste varovalk, morajo inženirji najprej zajeti električne ocene:

Nazivni tok (In):Trajni tok, ki ga varovalka lahko prenese, ne da bi se stopila.

Nazivna napetost:Razlikujenizkonapetostne varovalke(do 1000 V) odvisokonapetostne varovalke(nad 1000 V).

Predvideni tok-kratkega stika (Isc):Največji napakni tok, ki ga sistem lahko zagotovi. Varovalkaprekinitev ocenemora biti večja ali enaka tej vrednosti.

Čas-trenutna krivulja:Določa odzivno hitrost varovalke; povezan z I²t (prepust-energija).



Mehanski in okoljski dejavniki

Varovalke se ne razlikujejo le po električni vrednosti, temveč tudi po fizični odpornosti. Parametri vključujejo:

Vrsta montaže: tiskano vezje, montaža na ploščo, linijska, DIN letev ali vijačna povezava.

Kontaktni upor: nizke vrednosti zmanjšajo nastajanje toplote na sponkah.

Povišanje temperature: Prekomerna vročina skrajša življenjsko dobo varovalke in vpliva na natančnost.

Ocena IP: Določa odpornost na prah in vodo za uporabo na prostem ali v avtomobilu.



Skladnost in standardi, ki jih morate izpolnjevati

Vsaka kategorija varovalk je povezana z mednarodnimi standardi:

UL 248:Zajema klasifikacije varovalk v Severni Ameriki.

IEC 60269:Globalni standard za nizko{0}}napetostne varovalke.

UL 4248:Upravlja držala varovalk, kar zagotavlja varno namestitev.

ISO 8820:Zahteve za avtomobilske varovalke.

Če vrste varovalke ne uskladite s pravim certifikatom, lahko razveljavite skladnost in izpostavite sistem tveganjem.





3.1 NH varovalke (nizkonapetostne visoke izklopne zmogljivosti)

NH varovalke(iz nemščine "Niederspannung-Hochleistungs") so nizko{1}}napetostne naprave z visoko prekinitveno močjo. Zasnovani so za razdelilne plošče, centre za krmiljenje motorjev in težka industrijska bremena. Z izklopno močjo do 120 kA varovalke NH ščitijo pred resnimi kratkimi stiki v nizko-napetostnih omrežjih.

Napetostni razred: običajno do 690 V AC.

Uporaba: industrijske stikalne naprave, distribucija električne energije, rezervna zaščita za odklopnike.

Prednosti: Visoka prelomna zmogljivost, standardizirane dimenzije.

Vrste varovalk NH izvirajo iz Nemčije in predstavljajo pomembno kategorijo varovalk z visoko izklopno zmogljivostjo, zasnovanih za nizkonapetostne industrijske aplikacije. Oznaka "NH" pomeni "Niederspannung Hochleistung" (nizkonapetostna visoka zmogljivost), kar odraža njihovo sposobnost prekinitve zelo visokih okvarnih tokov ob ohranjanju kompaktnih dimenzij. tevrste varovalkso značilni po svojem značilnem kontaktnem-sistemu rezila in robustni keramični konstrukciji telesa, kar jim omogoča, da v nekaterih konfiguracijah dosežejo prekinitvene vrednosti, ki presegajo 100 kA.

Konstrukcija varovalk NH vključuje več ključnih konstrukcijskih elementov, ki prispevajo k njihovi visoki izklopni zmogljivosti. Keramično ohišje zagotavlja odlično mehansko trdnost in toplotno stabilnost, medtem ko kontakti-rezila noža zagotavljajo zanesljive električne povezave in omogočajo preprosto zamenjavo. Notranja konstrukcija vključuje več vzporednih elementov varovalke, obdanih s polnilom iz kremenčevega peska, ki služi kot medij za gašenje obloka in zagotavlja mehansko podporo med prekinitvijo napake.

Varovalke NH najdejo široko uporabo v centrih za krmiljenje industrijskih motorjev, sistemih za distribucijo električne energije in zaščiti opreme, kjer se pričakujejo visoki napakni tokovi. Njihove standardizirane velikosti (000, 00, 0, 1, 2, 3 in 4) zagotavljajo prilagodljivost pri prilagajanju zaščitnih zahtev specifičnim aplikacijam. Zaradi kombinacije visoke prekinitvene zmogljivosti, kompaktne velikosti in zanesljivega delovanja so tipi varovalk NH posebej primerni za sodobne industrijske objekte, kjer prostorske omejitve in visoke stopnje okvarjenega toka zahtevajo učinkovite zaščitne rešitve.



3.2 Cilindrične (NF) varovalke

Cilindrične varovalke, znane tudi kot kartušne varovalke, so med najpogostejšimivrste varovalkv elektroniki in industrijskem nadzoru. Standardizirani so z IEC 60269 in so na voljo v velikostih, kot so 6 × 32 mm, 10 × 38 mm, 14 × 51 mm in 22 × 58 mm.

Uporaba: zabavna elektronika, razsvetljava, industrijski releji, majhni motorji.

Za: Kompakten, enostavna zamenjava, široka razpoložljivost.

Slabosti: Nižje vrednosti toka v primerjavi z NH ali varovalkami z vijaki.

Vrste cilindričnih varovalk, znane tudi kot vložne varovalke, predstavljajo eno najpogostejših in vsestranskih kategorij električnih zaščitnih naprav po vsem svetu. tevrste varovalkzanje je značilna cevasta konstrukcija s kovinskimi končnimi pokrovi, ki zagotavljajo mehansko podporo in električne priključne točke. Standardizirane dimenzije cilindričnih varovalk, vključno s priljubljenimi velikostmi, kot so 6×32 mm, 10×38 mm, 14×51 mm in 22×58 mm, zagotavljajo medsebojno zamenljivost in poenostavljajo postopke nabave in vzdrževanja.

Notranja konstrukcija cilindričnih varovalk se razlikuje glede na predvideno uporabo in zahteve glede delovanja. Različice s hitrim-delovanjem imajo tanke žične elemente, zasnovane za hitro taljenje v pogojih previsokega toka, zaradi česar so idealne za zaščito polprevodnikov in občutljivo elektronsko opremo. Različice s počasnim-pihanjem vključujejo elemente toplotne mase, ki lahko prenesejo začasne preobremenitve, kot so zagonski tokovi motorja, hkrati pa še vedno zagotavljajo zanesljivo zaščito pred okvarnim tokom.

Evropski in azijsko-pacifiški trgi so na široko sprejeli standarde cilindričnih varovalk z različnimi oblikami terminalov in karakteristikami delovanja. Pogoste aplikacije vključujejo krmilna vezja motorjev, sisteme razsvetljave, zaščito elektronske opreme in-električno distribucijo za splošne namene. Kompaktna velikost in standardizirana ureditev namestitve teh tipov vložkov varovalk olajša integracijo v različne zasnove opreme, hkrati pa zagotavlja zanesljivo zaščito pred prevelikim tokom v različnih območjih napetosti in toka.



3.3 Varovalke z vijačnim priključkom BS

Pritrjene varovalkeso pogosti pri električnih vozilih, zaščiti akumulatorja in sistemih DC. Pritrjeni so z vijačnimi ali vijačnimi povezavami, kar zagotavlja nizek kontaktni upor in visoko zanesljivost. Območja napetosti pogosto vključujejo možnosti 200Vdc, 500Vdc in 750Vdc.

Uporaba: električna vozila, sistemi za shranjevanje energije, industrijski enosmerni avtobusi.

Prednosti: odlična kontaktna celovitost, nizka izguba moči.

Proti: Potreben je nadzor navora in občasni termični pregledi.

BS vijačne varovalke predstavljajo specializirano kategorijovrste varovalkzasnovano posebej za visoko{0}}tokovne aplikacije, ki zahtevajo varne mehanske povezave. Ti tipi varovalk z vijačenjem imajo robustno razporeditev sponk z navojnimi povezavami, ki zagotavljajo nizek kontaktni upor in zanesljivo električno delovanje v zahtevnih okoljih. Zasnova vijačne povezave zagotavlja vrhunsko mehansko stabilnost v primerjavi s kontakti z rezili ali obročki, zaradi česar so idealni za aplikacije, ki so izpostavljene vibracijam, termičnim ciklom in visokim obremenitvam okvarnega toka.

Področje uporabe varovalk z vijaki BS se je znatno razširilo z rastjo električnih vozil in sistemov za shranjevanje energije. Uporaba varovalk v električnih vozilih običajno vključuje enosmerne napetosti v razponu od 200 Vdc do 750 Vdc, kjer je zanesljiva prekinitev visokih okvarnih tokov ključnega pomena za varnost potnikov in zaščito opreme. Zaščitni sistemi akumulatorjev uporabljajo tipe varovalk z vijaki, ki zagotavljajo primarno pretokovno zaščito, hkrati pa ohranjajo nizek padec napetosti in zanesljivo delovanje v daljših obdobjih delovanja.

Konstrukcijske značilnosti varovalk z vijačnimi povezavami vključujejo terminale za težke-obremenitve, zasnovane za povezave s kabelskimi čevlji, robustna keramična ali kompozitna ohišja za mehansko trdnost in specializirane-sisteme za gašenje obloka, optimizirane za aplikacije z enosmernim tokom. Zasnova terminala omogoča različne velikosti kablov in načine povezovanja, kar zagotavlja prilagodljivost pri načrtovanju in namestitvi sistema. tevrste varovalkso še posebej dragoceni v aplikacijah, kjer sta najpomembnejša dostopnost vzdrževanja in zanesljivost povezave.



3.4 Evropske varovalke s kvadratnim ohišjem

Kvadratne varovalkese pogosto uporabljajo v industrijskih sistemih in sistemih obnovljivih virov energije. Ponujajo več izvedb terminalov, kot so ploski, z rezilom ali privijačeni konci, in se pogosto izberejo zanjepolprevodniška varovalkaaplikacije.

Uporaba: pretvorniki, UPS, industrijski pogoni, solarni nizi.

Za: Modularnost, visoke tokovne vrednosti, nizek I²t za zaščito polprevodnikov.

Slabosti: zajeten, zahteva ustrezno montažno opremo.

Evropske varovalke s kvadratnim ohišjem predstavljajo posebno kategorijo varovalkvrste varovalkznačilna pravokotna oblika ohišja in vsestranske konfiguracije priključkov. Ti tipi varovalk s kvadratnim ohišjem ponujajo več možnosti priključkov, vključno s priključki s ploščatimi rezili, ameriškimi-rezili za nože in posebnimi priključki za zaščito polprevodnikov, kar zagotavlja prilagodljivost za različne zahteve uporabe. Kvadratna zasnova ohišja optimizira izrabo notranje prostornine, kar omogoča izboljšane zmožnosti gašenja-obloka in izboljšano upravljanje toplote v primerjavi s cilindričnimi alternativami.

Raznolikost terminalov, ki so na voljo v varovalkah s kvadratnim ohišjem, ustreza posebnim potrebam uporabe v industrijskih sektorjih. Ploščati terminali zagotavljajo kompaktne povezave, primerne za elektronsko opremo in nadzorne plošče, medtem ko nožasti terminali nudijo večjo tokovno zmogljivost za aplikacije za distribucijo električne energije. Različice polprevodniških varovalk imajo posebne zasnove terminalov, optimizirane za zaščito močnostnih elektronskih naprav, kot so IGBT-ji, tiristorji in močnostne diode v industrijskih pogonih in sistemih za obnovljivo energijo.

Industrijske aplikacije in aplikacije za shranjevanje energije v veliki meri uporabljajo evropske varovalke s kvadratnim ohišjem zaradi njihove kombinacije visoke zmogljivosti in prilagodljivosti namestitve. tevrste varovalkpogosto najdemo v motornih pogonih, sistemih UPS, sistemih za shranjevanje baterije in napravah za obnovljivo energijo, kjer sta zanesljiva zaščita in enostavno vzdrževanje bistvenega pomena. Standardizirane montažne dimenzije olajšajo integracijo plošč, medtem ko raznolikost razpoložljivih ocen zagotavlja optimalno koordinacijo zaščite z drugimi komponentami sistema.



3.5 Severnoameriške cevne varovalke (razred J, R, T itd.)

V Severni Ameriki UL 248 opredeljuje standardiziranorazredi varovalkkot so razredi J, R, T, L in drugi. Vsak ima specifično napetost, tok in prekinitvene vrednosti ter standardizirane dimenzije za medsebojno zamenljivost.

Varovalke razreda J:Kompakten, z visoko stopnjo prekinitve, pogosto uporabljen v industrijskih nadzornih ploščah.

Varovalke razreda T:Zelo hitro{0}}odzivno, idealno za zaščito UPS in polprevodnikov.

Varovalke razreda R:Na voljo v različicah s-zakasnitvijo in hitrim-delovanjem za splošno-uporabo.

Ti razredi varovalk olajšajo zamenjavo in zagotavljajo združljivost z nosilci varovalk s seznama UL-.

Severnoameriške klasifikacije cevnih varovalk predstavljajo celovit sistemvrste varovalkstandardizirano v skladu s standardi UL 248, kar zagotavlja posebne karakteristike delovanja za različne aplikacije. Vrste varovalk razreda T so znane po svojih hitrih-delujočih lastnostih in visoki prekinitveni moči, zaradi česar so idealne za zaščito občutljive elektronske opreme in polprevodniških naprav. Te varovalke imajo kompaktne dimenzije z izjemnimi zmožnostmi prekinitve okvarnega toka, ki pogosto presegajo prekinitvene vrednosti 200 kA.

Varovalke razreda J ponujajo različice s hitrim-delovanjem in-zakasnitvijo, kar zagotavlja vsestranskost za zaščito motorja in splošne{2}}uporabe. Različice s časovnim-zamikom prilagajajo zagonske tokove motorja, hkrati pa zagotavljajo zanesljivo zaščito pred napakami, zaradi česar so priljubljene v aplikacijah za krmiljenje industrijskih motorjev. Varovalke razreda R podobno zagotavljajo hitre-možnosti zakasnitve, vendar so opremljene z zavrnitvenimi-sponkami, ki preprečujejo namestitev ne-tokovnih-omejitvenih varovalk v njihova držala, kar zagotavlja dosledno delovanje zaščite.

Aplikacije za zaščito polprevodnikov v veliki meri uporabljajo specializirane severnoameriške cevne varovalke, zasnovane za zaščito močnostnih elektronskih naprav v sistemih za polnjenje električnih vozil, sistemih za upravljanje baterij in industrijski nadzorni opremi. Te vrste polprevodniških varovalk imajo ultra{1}}hiter odziv s časi sprožitve, merjenimi v milisekundah, ki ščitijo drage močnostne polprevodnike pred poškodbami med okvarami. Kombinacija hitre-odzivnosti in visoke prekinitvene zmogljivosti omogoča tovrste varovalkbistvenega pomena za sodobne aplikacije močnostne elektronike, kjer sta cena opreme in zanesljivost kritična dejavnika.





4.1 Hitro{1}}delujoče v primerjavi s počasnimi-pregorelimi varovalkami

Ena najpomembnejših razlik medvrste varovalkje odzivna hitrost:

Hitro{0}}delujoče varovalke:Zasnovan za hitro prekinitev pri majhnih preobremenitvah; idealen za polprevodniške naprave.

Počasne-varovalke:Odporen na začasne prenapetosti (kot so zagonski tokovi motorja), vendar odprt med trajnimi preobremenitvami.

Izbira napačne karakteristike vodi do motečega izklopa ali nezadostne zaščite.

Razlika med tipi hitro-delujočih in počasnih-varovalk je v njihovih časovnih-tokovnih značilnostih in predvideni uporabi. Hitro{4}}delujoče varovalke so zasnovane tako, da delujejo hitro, ko so izpostavljene previsokemu toku, običajno se odprejo v nekaj sekundah ali delčkih sekund, ko tok preseže njihovo nazivno vrednost. tevrste varovalkimajo tanke talilne elemente z minimalno toplotno maso, kar omogoča hitro segrevanje in taljenje, ko pride do okvarnih tokov. Zaradi hitrega odziva so idealni za zaščito občutljivih elektronskih komponent, polprevodnikov in opreme, ki ne prenesejo niti kratkotrajnih prekomernih tokov.

Počasne-varovalke pa nasprotno vključujejo elemente toplotne mase ali posebne zlitine, ki lahko prenesejo začasne pretokovne razmere v vnaprej določenih časovnih obdobjih. Ti tipi varovalk so zasnovani tako, da omogočajo običajne obratovalne prehode, kot so zagonski tokovi motorja, vklopni tokovi transformatorja in polnilni tokovi kondenzatorja, hkrati pa zagotavljajo zanesljivo zaščito pred trajnimi prekomernimi tokovi. Karakteristika časovne-zakasnitve je dosežena z dvojno-elementno konstrukcijo, kjer vzmetni-prožilni element deluje v pogojih nadtoka, medtem ko termični element obravnava pogoje preobremenitve.

Izbira uporabe med temi vrstami varovalk je odvisna od značilnosti obremenitve in zaščitnih zahtev. Hitro{1}}delujoče varovalke so odlične v aplikacijah za zaščito polprevodnikov, kjer je hitra odprava napak bistvenega pomena za preprečevanje poškodb komponent. Močnostna elektronika, elektronska vezja in merilna oprema običajno zahtevajo hitro-delujočo zaščito. Počasne -varovalke so prednostne za zaščito motorja, tokokroge razsvetljave z velikimi vhodnimi tokovi in ​​napajalnike, kjer se med običajnim delovanjem pričakujejo začasni previsoki tokovi. Razumevanje teh značilnosti zagotavlja pravilno izbiro varovalke za optimalno zaščito opreme.



4.2 Razumevanje I²t in koordinacije

Parameter I²t predstavlja temeljno lastnost vsehvrste varovalk, kvantificiranje toplotne energije, ki jo prepušča varovalka med svojim delovanjem. Ta parameter, merjen v amper-kvadratnih sekundah, je ključnega pomena za razumevanje delovanja varovalke in zagotavljanje pravilne koordinacije z drugimi zaščitnimi napravami. Vrednost I²t je sestavljena iz dveh komponent: I²t pred oblokom (energija, absorbirana pred taljenjem elementa varovalke) in skupna I²t (energija od začetka napake do popolne prekinitve toka).

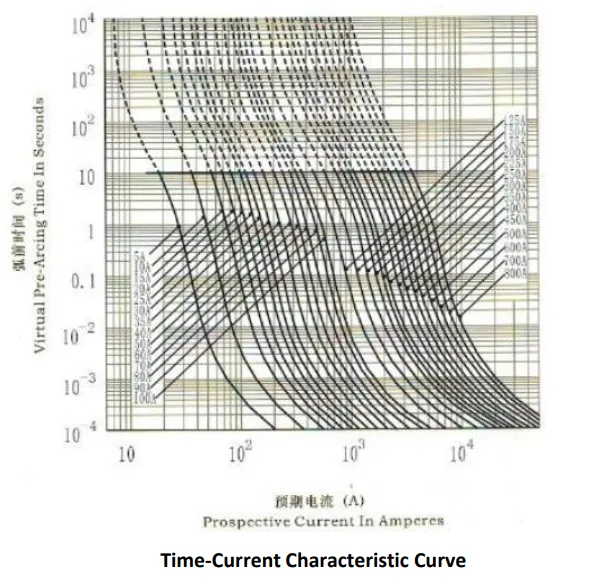

Časovne-tokovne krivulje nudijo grafični prikaz značilnosti delovanja varovalk, ki prikazujejo razmerje med uporabljenim tokom in časom sprožitve za različne vrste varovalk. Te krivulje so bistvene za študije koordinacije zaščite, ki inženirjem omogočajo, da preverijo, ali bodo varovalke delovale v pravilnem zaporedju med okvarami. Ustrezna koordinacija zagotavlja, da deluje le varovalka, ki je najbližja napaki, kar zmanjšuje motnje v sistemu in ohranja napajanje neprizadetih tokokrogov.

Usklajevanje med različnimivrste varovalkin druge zaščitne naprave zahteva natančno analizo časovnih-tokovnih karakteristik in vrednosti I²t. Zaščitne naprave v zgornjem toku morajo imeti dovolj višje vrednosti I²t in daljši čas delovanja, da omogočijo spodnjim napravam, da najprej odpravijo napake. Ta selektivna koordinacija je še posebej pomembna v kritičnih aplikacijah, kot so bolnišnice, podatkovni centri in industrijski procesi, kjer lahko nepotrebne prekinitve napajanja povzročijo znatne operativne in finančne posledice. Sodobna računalniško{4}}orodja za analizo olajšajo študije koordinacije z zagotavljanjem podrobnih primerjav značilnosti varovalk in delovanja sistema.



Prepustna energija varovalke (I²t) opisuje toplotno obremenitev, ki se prenese na zaščiteno opremo med odpravljanjem napake. Nizek I²t je ključnega pomena za zaščito polprevodnikov. Inženirji se tudi posvetujejočasovne-trenutne krivuljeza usklajevanje varovalk z odklopniki, kar zagotavlja selektivnost.





5.1 EV in baterijske varovalke

EV varovalkeso zasnovani za-visokonapetostne enosmerne aplikacije v električnih vozilih in sistemih za shranjevanje energije. Prenesti morajo okolja 400–1000 Vdc, prenašati visoke udarne tokove in varno prekiniti velike napakne tokove.

Aplikacije: akumulatorji za EV, hitri polnilniki z enosmernim tokom,-vgrajeni polnilniki (OBC).

Lastnosti: Visoka izklopna zmogljivost DC, kompaktna embalaža, odpornost na vibracije.



Hitra širitev tehnologije električnih vozil je spodbudila razvoj specializiranih vrst varovalk za električna vozila, zasnovanih za izpolnjevanje edinstvenih zaščitnih zahtev visoko{0}}napetostnih sistemov enosmernega toka. tevrste varovalkdelujejo v zahtevnih okoljih, za katere so značilne enosmerne napetosti od 400 V do 1000 V, visoki napakni tokovi in ​​stroge varnostne zahteve za zaščito potnikov. Aplikacije za električna vozila zahtevajo varovalke, ki lahko varno prekinejo enosmerne tokove napake, hkrati pa ohranijo kompaktne dimenzije in lahko konstrukcijo, da zmanjšajo težo vozila in povečajo učinkovitost.

Aplikacije baterijskih varovalk presegajo električna vozila in vključujejo sisteme za shranjevanje energije, neprekinjene napajalnike in omrežne{0}}namestitve baterij. Ti sistemi zahtevajo zaščitne naprave, ki so sposobne obvladati edinstvene značilnosti napak akumulatorja, ki lahko dosežejo izjemno visoke ravni zaradi nizkega notranjega upora sodobnih litij-ionskih baterijskih sistemov. Varovalke za zaščito akumulatorja morajo zagotavljati zanesljivo delovanje v širokem temperaturnem območju, hkrati pa ohranjati nizek padec napetosti, da se poveča učinkovitost sistema.

Konstrukcija tipov EV in baterijskih varovalk vključuje napredne materiale in oblikovne značilnosti za izpolnjevanje teh zahtevnih zahtev. Posrebreni-kontakti zmanjšajo kontaktni upor in padec napetosti, medtem ko specializirani-sistemi za gašenje obloka zagotavljajo zanesljivo prekinitev enosmernega toka. Funkcije za upravljanje toplote preprečujejo pregrevanje med normalnim delovanjem, medtem ko robustna ohišja zagotavljajo mehansko zaščito v avtomobilskih okoljih, ki so izpostavljeni vibracijam, ekstremnim temperaturam in morebitnim poškodbam zaradi udarcev. Te specializiranevrste varovalkopraviti obsežno testiranje avtomobilskih varnostnih standardov, vključno s preskusi trčenja in zahtevami glede okoljske vzdržljivosti.



5.2 PV in varovalke za obnovljivo energijo

gPV varovalkeso specializirani za fotovoltaične aplikacije. Ščitijo sončne kolektorje, kombinirane omarice in pretvornike pred napakami prekomernega in povratnega toka.

Napetost: običajne vrednosti vključujejo 1000 Vdc in 1500 Vdc.

Uporaba: sončne elektrarne, kombinirane omarice, centralni razsmerniki.

Značilnosti: Zasnovan za obvladovanje nizkega pretoka za dolgo časa v PV nizih.

Fotonapetostni sistemi zahtevajo posebne tipe fotonapetostnih varovalk, zasnovane za obvladovanje edinstvenih značilnosti solarnih naprav, vključno s pogoji povratnega toka, visokimi temperaturami okolja in izzivi prekinitev enosmernega obloka. tevrste varovalkso klasificirane kot gPV (fotovoltaične splošne namene) varovalke v skladu z mednarodnimi standardi, posebej zasnovane za zaščito nizov solarnih panelov, kombiniranih omaric in vhodov pretvornikov. Klasifikacija gPV zagotavlja, da lahko varovalke varno prekinejo prekomerni in povratni tok, ki se lahko pojavijo v fotonapetostnih sistemih.

Aplikacije solarnih varovalk zajemajo zaščito nizov, zaščito kombinirane omarice in funkcije odklopa enosmernega toka v stanovanjskih in-uporabnih napravah. Nizne varovalke ščitijo posamezne nize solarnih panelov pred prekomernim tokom, ki ga povzročajo ozemljitvene napake, obločne napake ali pogoji povratnega toka. Aplikacije kombinirane škatle zahtevajo varovalke, ki se lahko uskladijo z drugimi zaščitnimi napravami, hkrati pa zagotavljajo zanesljive izolacijske zmogljivosti za namene vzdrževanja. Težko delovno okolje solarnih naprav, vključno z ekstremnimi temperaturami, izpostavljenostjo UV žarkom in vremenskimi razmerami, zahteva robustno konstrukcijo varovalke.

Sistemi obnovljive energije poleg sončne energije, vključno z napravami za shranjevanje vetra in energije, uporabljajo specializiranevrste varovalkzasnovani za njihove posebne zahteve glede zaščite. Aplikacije vetrnih turbin zahtevajo varovalke, ki lahko prenesejo napake generatorja in zagotavljajo zanesljivo zaščito v okoljih z visoko-vibracijo. Aplikacije za shranjevanje energije zahtevajo varovalke, primerne za zaščito akumulatorja in naloge medsebojnega povezovanja v omrežju. Vključevanje obnovljivih virov energije v električna omrežja zahteva natančno koordinacijo zaščitnih sistemov, da se zagotovi zanesljivo delovanje ob ohranjanju stabilnosti in varnosti omrežja.



5.3 Varovalke za zaščito polprevodnikov

tepolprevodniške varovalke, imenovane tudi aR varovalke, so izjemno hitro-delujoče za zaščito občutljive močnostne elektronike, kot so IGBT-ji, usmerniki in pogoni. Imajo zelo nizek I²t in imajo običajno kvadratno-ohišje ali tipe z vijaki.

Aplikacije: frekvenčni pogoni, UPS, visoko{0}}pretvorniki moči.

Prednosti: Ščiti drage polprevodnike, zagotavlja minimalno prepustnost-energije.

Proti: Omejena splo-uporaba; mora biti seznanjen z drugimi zaščitnimi napravami.

Polprevodniške zaščitne varovalke so visoko specializiranevrste varovalkzasnovan za zaščito dragih močnostnih elektronskih naprav, kot so IGBT-ji, močnostni MOSFET-ji, tiristorji in močnostne diode. Te vrste polprevodniških zaščitnih varovalk imajo ultra{1}}hitre odzivne lastnosti s časi sproščanja, merjenimi v milisekundah ali celo mikrosekundah, kar preprečuje poškodbe občutljivih polprevodniških spojev med okvarami. Zmogljivost hitrega odziva je dosežena z optimizirano zasnovo talilnega elementa in naprednimi sistemi-za gašenje obloka.

Razvrstitve varovalk aR (spremljajoča zaščita tokokroga motorja) zagotavljajo posebno zaščito za motorne pogone in pogone s spremenljivo frekvenco, kjer polprevodniške naprave nadzorujejo delovanje motorja. Te varovalke se usklajujejo z zaščito pred preobremenitvijo motorja, hkrati pa zagotavljajo rezervno zaščito za polprevodniške stikalne naprave. Oznaka aR zagotavlja, da tevrste varovalkne bo deloval v normalnih pogojih zagona motorja, medtem ko bo zagotavljal zanesljivo zaščito med okvarami polprevodnikov.

Aplikacije za polprevodniške zaščitne varovalke se še naprej širijo s širjenjem močnostne elektronike v industrijski avtomatizaciji, sistemih obnovljive energije, električnih vozilih in-omrežnih pretvornikih. Sodobni industrijski pogoni, sistemi UPS in oprema za pretvorbo energije se zanašajo na te specializirane varovalke za zaščito večmilijonskih -naprav pred dragimi okvarami polprevodnikov. Izbirna merila za polprevodniške zaščitne varovalke vključujejo I²t združljivost z zaščitenimi napravami, nazivne napetosti, ki ustrezajo delovanju sistema, in mehanske konfiguracije, primerne za posebne zasnove opreme. Pravilna uporaba tehvrste varovalkzagotavlja zanesljivo delovanje opreme, hkrati pa zmanjša stroške vzdrževanja in izpade sistema.





vsakvrsto varovalkemora biti v skladu z mednarodnimi ali regionalnimi standardi. Ti standardi določajo napetostne razrede, dimenzije, preskusne postopke in varnostne meje.

UL 248:Severnoameriški standard varovalk. Določa razrede J, R, T, L, CC in številne druge.

IEC 60269:Globalni standard nizko{0}}napetostnih varovalk, ki zajema valjaste, NH in kvadratne-varovalke.

ISO 8820:Standardne avtomobilske varovalke, ki pokrivajo varovalke z rezilom in privit-navzdol.

RoHS & REACH:Okoljska skladnost za nevarne snovi.

Izbira varovalke, ki nima ustreznega certifikata, ogroža varnost in regulativno odobritev. Inženirji morajo preveriti, ali imajo varovalke ustrezne oznake (na seznamu UL, CSA, VDE, CE).

Mednarodni standardi urejajo načrtovanje, testiranje in uporabo različnihvrste varovalkzagotoviti dosledno delovanje in varnost pri različnih proizvajalcih in aplikacijah. UL 248 predstavlja obsežen severnoameriški standard, ki zajema električne varovalke, s posebnimi podkategorijami, ki obravnavajo različne vrste varovalk, vključno z razredom J, razredom T, razredom R in varovalkami za polprevodniško zaščito. Ta standard opredeljuje zahteve glede delovanja, preskusne postopke in zahteve za označevanje, da se zagotovi zanesljivo delovanje in varnost uporabnika.

IEC 60269 služi kot mednarodni standard za nizko{1}}napetostne varovalke, ki zagotavlja podrobne specifikacije za konstrukcijo varovalk, karakteristike delovanja in preskusne postopke. Ta standard zajema različne vrste varovalk, vključno z varovalkami NH, cilindričnimi varovalkami in rezilnimi varovalkami, ki se uporabljajo po vsem svetu. Standard IEC zagotavlja globalno združljivost in proizvajalcem zagotavlja dosledna merila načrtovanja za razvoj zanesljivih zaščitnih izdelkov. Skladnost z IEC 60269 proizvajalcem varovalk omogoča dostop do mednarodnih trgov, hkrati pa zagotavlja dosledne karakteristike delovanja.



Posebne aplikacije zahtevajo dodatne certifikate poleg osnovnih električnih standardov. ISO 8820 obravnava standarde varovalk za cestna vozila in zagotavlja, da avtomobilske aplikacije izpolnjujejo posebne zahteve glede odpornosti proti tresljajem, temperaturne zmogljivosti in varnosti pri trku. Okoljski predpisi, kot sta RoHS in REACH, vplivajo na proizvodnjo varovalk z omejevanjem uporabe nevarnih materialov in zahtevajo dokumentacijo o sestavi materiala. Te regulativne zahteve vplivajo na izbirovrste varovalkv aplikacijah, kjer je okoljska skladnost obvezna, kot so potrošniška elektronika in avtomobilski sistemi.



7.2 Vrste varovalk v primerjavi s standardi



Vrsta varovalke	Primarni standard	Regionalne različice	Certifikacijski organi	Posebne zahteve
NH varovalke	IEC 60269-2	DIN 43620, BS 88-2	VDE, BSI, KEMA	Preizkušanje visoke prekinitvene zmogljivosti
Cilindrične varovalke	IEC 60269-3	UL 248-14, JIS C4604	UL, CSA, JET, VDE	Standardizacija velikosti
Razred J/T/R	UL 248 (različni deli)	CSA C22.2 Št. 106	UL, CSA	Omejitev toka, značilnosti zavrnitve
PV varovalke	IEC 60269-6, UL 2579	TUV 2PfG 1169/08.2007	TUV, UL, IEC CB	Povratni tok, izpostavljenost na prostem
Polprevodniške varovalke	IEC 60269-4	UL 248-13	UL, VDE, KEMA	Hiter odziv, nisem natančen
Avtomobilske varovalke	ISO 8820	SAE J1284, DIN 72581	ISO, SAE, ECE	Vibracije, varnost pri trku





Pregledi certificiranja in skladnosti lahko povzročijo kršitve predpisov in varnostne pomisleke, zlasti v aplikacijah, ki zahtevajo posebne odobritve, kot so avtomobilske, pomorske ali nevarne lokacije. Uporaba ne-certificiranih vrst varovalk v aplikacijah, ki zahtevajo seznam UL, oznako CE ali druge regulativne odobritve, lahko povzroči zavrnitev opreme, težave z zavarovanjem in pomisleke glede odgovornosti. Okoljske zahteve, kot je skladnost z RoHS, je treba upoštevati tudi pri aplikacijah, kjer je skladnost s predpisi obvezna.



Neusklajenost napetosti:Uporaba varovalke z nazivno vrednostjo pod sistemsko napetostjo tvega nadaljevanje obloka.

Prekinitev ocene prezrta:Če tok sistemske napake preseže IR varovalke, lahko pride do katastrofalne okvare.

Napačen čas-trenutna karakteristika:Izbira počasne-varovalke za zaščito polprevodnikov lahko poškoduje naprave.

Okoljski nadzor:Neupoštevanje dviga temperature, vibracij ali vlažnosti zmanjša zanesljivost varovalke.

Zanemarjanje certificiranja:Ne-certificirane varovalke morda ne bodo opravile revizij in preverjanj skladnosti z zakonodajo.
